Crestron UC-M70 | Kit de videoconferencia

El sistema de conferencias de sobremesa UC-M70-T

Crestron Flex proporciona una solución de videoconferencia para salas grandes para usar con el software Microsoft Teams® Rooms. Admite pantallas de video simples o dobles 1 (no incluidas) e incluye un dispositivo de conferencias de sobremesa Crestron Flex, una cámara de colaboración con IA, un conjunto de soporte UC, un micrófono, una fuente de alimentación y cables.

El sistema de conferencias de sobremesa UC-M70-Z

Crestron Flex proporciona una solución de videoconferencia para salas grandes para usar con el software Zoom Rooms®. Admite pantallas de video simples o dobles 1 (no incluidas) e incluye un dispositivo de conferencias de sobremesa Crestron Flex, una cámara de colaboración con IA, un conjunto de soporte UC, un micrófono, una fuente de alimentación y cables.

Experiencia de software nativa de Zoom Rooms

El sistema UC‑M70‑Z incluye el software de conferencias Zoom Rooms que permite la conectividad de audio y video para facilitar la colaboración y el intercambio de contenido.

Experiencia nativa de Microsoft Teams® Rooms

El sistema UC‑M70‑T lleva la experiencia completa de UC de Microsoft Teams Rooms a cualquier espacio de reunión en una empresa o instalación de PYME.

El Crestron Flex UC‑M70‑U proporciona una solución completa de conferencias y colaboración para aplicaciones UC de plataforma abierta. Admite una sola pantalla de video e incluye el dispositivo de conferencias de sobremesa Crestron Flex (CCS‑UC‑1‑AV), la cámara de colaboración con IA (UC-CAM-L1), el soporte para micrófono (CCS-UCA-MIC), los cables y la fuente de alimentación.

Interfaz de usuario intuitiva con audio impresionante

Con una gran pantalla táctil a color HD de 7 pulgadas y un altavoz USB integrado habilitado para AEC que ofrece un rendimiento de audio de banda ancha dúplex completo, el dispositivo de conferencias de sobremesa Crestron Flex (CCS‑UC‑1‑T‑V) proporciona una experiencia de colaboración y conferencias superior para salas de reuniones, espacios de reunión y oficinas ejecutivas. El dispositivo de conferencias también ofrece control opcional de iluminación de la sala, cortinas, termostatos y otros equipos.

Implementación simplificada

El conjunto de soporte UC proporciona componentes preensamblados en un soporte listo para montar para simplificar la instalación. El conjunto se puede montar en una pared o se puede conectar a la parte posterior del dispositivo de visualización. El método de conexión directa de Crestron simplifica aún más la instalación con una sola conexión desde el dispositivo de conferencia de mesa Crestron Flex al conjunto de soporte UC.

Videoconferencia de alta definición

La cámara de colaboración AI incluida (UC-CAM-L1) cuenta con un campo de visión diagonal de gran angular de 103° para capturar una sala de conferencias completa en resolución de video Full HD 1080p. La óptica asférica de alta precisión, el sensor CMOS de 20,30 MP y el procesamiento de video avanzado garantizan una imagen de video clara libre de artefactos de luz o ruido. El zoom automático digital Genius Framing detecta de manera inteligente a las personas en la sala y las encuadra para una vista óptima.

Integración del sistema de control Crestron

El UC-M70-T se integra con un sistema de control Crestron para permitir el control de la iluminación de la sala, las persianas motorizadas, el control de clima, el sistema audiovisual y otras comodidades mediante pantalla táctil.

Seguridad de nivel empresarial

Crestron Flex es una solución de nivel empresarial, diseñada en colaboración con Microsoft para integrarse sin problemas en cualquier implementación del software Microsoft Teams Rooms. Crestron Flex está equipado de manera ideal para una implementación masiva en cualquier instalación corporativa, universitaria, médica, militar o gubernamental de cualquier tamaño

Fácil aprovisionamiento y gestión de dispositivos

El servicio XiO Cloud es un servicio de aprovisionamiento basado en la nube de IoT (disponible por separado) que permite a los instaladores y administradores de TI implementar y administrar fácilmente miles de dispositivos. El servicio XiO Cloud proporciona alertas del sistema, administración y aprovisionamiento de la red, y el emparejamiento de un dispositivo de control con el motor UC del sistema. Las actualizaciones del sistema están controladas por la actualización de software de Windows®.

Soporte de nivel premium

Crestron Flex Care es un servicio de suscripción opcional que se renueva automáticamente cada año y brinda soporte técnico remoto en vivo las 24 horas, los 7 días de la semana, una garantía extendida de cinco años para el hardware de la marca Crestron®, reemplazos anticipados acelerados y una tarifa con descuento para soporte en el sitio.

Opción de control dual

Se puede agregar una pantalla táctil de 10,1 pulgadas de la serie TS o TSW-70 a la solución como un punto de control adicional para el entorno de Microsoft Teams Rooms.

Recursos de implementación

Vea la lista de verificación previa a la implementación de Crestron Flex para ayudar a planificar su instalación de Crestron Flex.

Características principales

Solución de videoconferencia de mesa para el entorno de Microsoft Teams® Rooms
La interfaz de usuario de pantalla táctil nativa de Microsoft Teams Rooms proporciona una experiencia de usuario consistente con una operación sencilla y la posibilidad de unirse a reuniones con un solo toque.

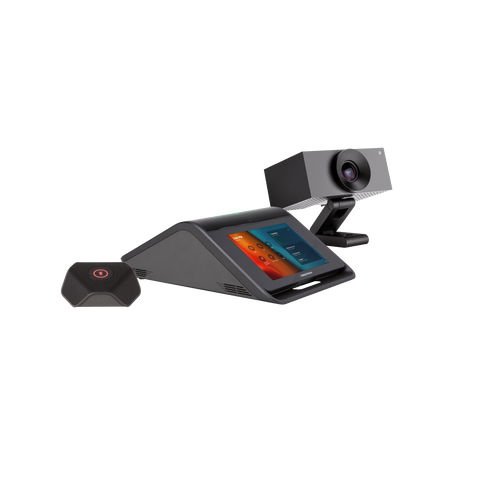

El kit completo contiene un dispositivo de conferencia de mesa Crestron Flex, una cámara de colaboración con IA, un conjunto de soporte UC, un soporte para micrófono, una fuente de alimentación y cables; solo tiene que agregar una pantalla y montarla.
Fácil de especificar e instalar: no requiere diseño personalizado, programación ni instalación de software
Integración opcional con sistemas de control Crestron®
Opción de conexión directa entre UC Engine y el dispositivo de conferencia de mesa Crestron Flex para una instalación y configuración sencillas
Administración y aprovisionamiento de red, alertas del sistema y emparejamiento del dispositivo de conferencia de mesa Crestron Flex con el UC Engine del sistema a través del servicio XiO Cloud®
Soporte de nivel premium con Crestron Flex Care (opcional)
Seguridad de nivel empresarial: se conecta y comunica de forma segura a través de cualquier red empresarial o de PYME
Admite pantallas de video simples o duales (no incluidas)

Componentes incluidos
CCS‑UC‑1‑T‑V Dispositivo de conferencias de mesa Crestron Flex:
Cable, CAT5e, RJ‑45 a RJ‑45, 12 pies (3,66 m);
Hardware de gestión de cables
UC‑BRKT‑200‑S‑T‑ASSY Conjunto de soporte UC para sistemas Microsoft Teams Rooms, compuesto por:
UC Engine: Vídeo sobre una mini PC con Microsoft Teams
ADPT‑USB‑ENET: Adaptador USB a Ethernet
Convertidor HDMI® a USB 3.0 para ingesta de contenidos
Herrajes de montaje
UC-CAM-L1 Cámara de colaboración con IA
CCS-UCA-MIC Cápsula de micrófono de extensión
Cable 4K-DP-HD-6 Cable DisplayPort™ a HDMI, 6 pies (1,8 m); pantalla secundaria
CBL‑CAT5E‑7 Cable LAN Ethernet para UC Engine, RJ‑45 a RJ‑45, negro, 7 pies (2,1 m)
CBL‑HD-6 Cable de interfaz HDMI, 6 pies (1,8 m); pantalla principal
CBL‑HD‑20 Cable de interfaz HDMI, 20 pies (6,1 m); intercambio de contenido
Cable USB tipo A BMICRO-6 Cable USB, cable USB tipo A macho a Micro-B macho, 6 pies (1,8 m)
CBL-USB-A-EXT-15 Cable de extensión USB, USB tipo A macho a hembra, 15 pies (4,6 m)
DM-CBL-ULTRA-PC-20 Cable LAN Ethernet para pantalla táctil, CAT6a, RJ‑45 a RJ‑45, azul, 20 pies (6 m)
PW‑2420RU Fuente de alimentación universal y cable de alimentación
Dispositivo de conferencias de sobremesa Crestron Flex
Pantalla táctil LCD en color de matriz activa TFT multitáctil capacitiva de 7 pulgadas (178 mm) en diagonal, 1280 x 800 píxeles
Interfaz de usuario Interfaz de usuario de Microsoft Teams Rooms más interfaz de usuario de control de salas Crestron opcional 2
Símbolo de silenciamiento del micrófono y barra luminosa (2) Botones capacitivos con LED bicolores, cada botón alterna entre silenciar y activar el sonido
AEC Cancelación de eco acústico TrueVoice® de Limes Audio, mezcla automática de micrófonos, control automático de ganancia y reducción dinámica de ruido, compatible con IEEE 1329 Tipo 1 full-duplex
Vocero Altavoz de rango completo;
Potencia del amplificador: 11 W;
95 dB SPL a 0,5 m de salida máxima;
Respuesta de frecuencia: 90 Hz a 22 kHz
Micrófonos Matriz de micrófonos cuádruple de 360°;
rango de captación (típico): 20 pies (6 m)
Micrófonos de extensión Incluye un micrófono de extensión (CCS‑UCA‑MIC)
Sensor de ocupación Alcance PIR de 6 pies (1,83 m) frente a la pantalla táctil;
Ethernet 100 Mbps, conmutación automática, negociación automática, detección automática, dúplex completo/semidúplex, DHCP, TCP/IP, UDP/IP, CIP, SSL, TLS, SSH, SFTP (Protocolo de transferencia de archivos SSH), SRTP, IEEE 802.1X, autenticación de Active Directory, autenticación de acceso implícita, inicio de sesión con contraseña, cliente XiO Cloud, cliente Microsoft Intune®, compatible con IEEE 802.3at Tipo 2 PoE+
USB Puerto de dispositivo micro USB 2.0 tipo B, compatible con UAC para interfaz de audio a UC Engine (cable incluido)
Opciones de energía PoE+: IEEE 802.3at Tipo 2, Clase 4 (25,5 W) Dispositivo alimentado por PoE+

NOTA: Si se utiliza el módulo de micrófono adicional (CCS‑UCA‑MIC), no se puede utilizar PoE+ para alimentar el dispositivo.

24 VCC: 24 VCC a través de un paquete de alimentación externo de 100‑240 VCA, 50/60 Hz, modelo PW‑2420RU
Dimensiones Altura: 4,11 pulg. (104 mm)
Ancho: 8,92 pulg. (227 mm)
Profundidad: 12,74 pulg. (324 mm)
Peso 5,5 libras (2,5 kg)
Cápsula de micrófono
Modelo CCS-UCA-MIC
Comunicaciones Protocolo de bus A2B, esclavo, datos síncronos, multicanal I2S/TDM a I2S/TDM
Micrófono Matriz de micrófono triple con (3) elementos electret cardioide
Gama de recogida 20 pies (6 m) típico, 360°
Silenciar micrófono (1) Botón capacitivo con LED bicolor, alterna entre silenciar y activar el sonido (afecta a todos los micrófonos del sistema)
Conectores (2) Conector RJ9 4P4C, hembra
Fuerza Alimentado a través del CCS-UC-1-TV a través del bus A2B
Dimensiones Altura: 0,97 pulgadas (25 mm)
Ancho: 3,81 pulgadas (97 mm)
Profundidad: 3,42 pulgadas (87 mm)
Cámara
Sensor de imagen Sensor CMOS de 1 pulgada y 20,30 megapíxeles
Lente Lente de vidrio asférico de gran angular y alta precisión.
Campo de visión 103º diagonal, 92º horizontal, 65º vertical
Abertura f/2,9
Zoom automático El zoom digital automático sin pérdida Genius Framing encuadra de forma inteligente a las personas en la habitación.
Conectividad Puerto USB 3.0 (a través de adaptador USB a PoE)
Fuerza Adaptador de corriente de 5 V CC
Resolución/FPS HD 1080p a 30 fps
Dimensiones Altura: 2,1 pulg. (53 mm)
Ancho: 4,8 pulg. (122 mm)
Profundidad: 3,5 pulg. (89 mm)
Peso 1,3 libras (0,6 kg)
Conjunto de soporte UC
Motor UC Mini PC, procesador Intel Core® con sistema operativo Windows® 10 IoT Edition y conectividad Ethernet de 100/1000 Mbps
Cliente UC Salas de Microsoft Teams
Cliente de gestión Servicio en la nube XiO
Ingesta de contenido Entrada HDMI a través del convertidor HDMI a USB 3.0
Salida de pantalla Compatibilidad con pantalla simple o doble 1
Resolución de salida de pantalla 1080p
Fuerza Adaptador de 100 a 240 V CA, 50/60 Hz (incluido)
Construcción Soporte de montaje de metal, negro, preensamblado con UC Engine y convertidor HDMI a USB 3.0
Montaje Montaje en pared de superficie detrás del dispositivo de visualización, o fijación a la parte posterior del dispositivo de visualización mediante los pernos que fijan la pantalla a un soporte de pantalla compatible con VESA®;
el soporte incluye orificios de montaje en ambos bordes laterales, espaciados 100, 200 y 300 mm verticalmente, para permitir la fijación a cualquier lado de la placa de montaje de la pantalla
Dimensiones Altura: 15,00 pulg. (381 mm)
Ancho: 14,50 pulg. (368 mm)
Profundidad: 1,87 pulg. (48 mm) (Conjunto de soporte UC con HD-CONV-USB-200)
1,93 pulg. (49 mm) (Conjunto de soporte UC con HD-CONV-USB-300)
Peso máximo 7,7 lb (3,5 kg) (conjunto de soporte UC con HD-CONV-USB-200)
7,95 lb (3,6 kg) (conjunto de soporte UC con HD-CONV-USB-300)
