Crestron UC-CX100 | Kit de videoconferencia

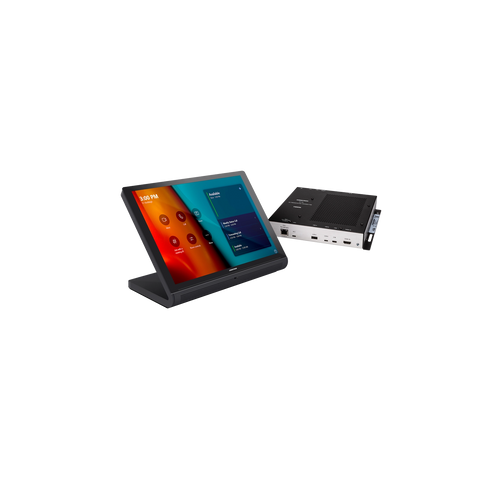

El kit de integración Crestron Flex UC-CX100-T proporciona una solución de videoconferencia personalizable para usar con el software Microsoft Teams® Rooms. Admite pantallas de video simples o duales 1 (no incluidas) y cuenta con un transmisor de presentación UC, una pantalla táctil de mesa y un conjunto de soporte UC.

El kit de integración Crestron Flex UC-CX100-Z proporciona una solución de videoconferencia personalizable para usar con el software Zoom Rooms™. Admite hasta tres pantallas de video1 ( no incluidas) y cuenta con un transmisor de presentación UC, una pantalla táctil de mesa y un conjunto de soporte UC.

Experiencia nativa de Microsoft Teams® Rooms

El sistema UC-CX100-T brinda la experiencia UC completa de Microsoft Teams Rooms a cualquier espacio de reunión en una empresa o instalación de PYME, ya sea implementando una implementación de Microsoft Teams Rooms basada en la nube, software Skype® for Business local o un híbrido de los dos.

Integración de salas personalizadas

El sistema UC-CX100-T proporciona los componentes esenciales necesarios para diseñar un espacio de videoconferencia completamente personalizado utilizando su elección de dispositivos de visualización, cámaras, parlantes, micrófonos y otros equipos AV. Se puede utilizar cualquier cámara USB compatible con el software Microsoft Teams y cualquier interfaz de audioconferencia USB (o altavoz).

Experiencia nativa del software Zoom Rooms™

El sistema UC-CX100-Z cuenta con el software de conferencias Zoom Rooms que permite la conectividad de audio y video para una fácil colaboración y uso compartido de contenido.

Integración de salas personalizadas

El sistema UC-CX100-Z proporciona los componentes esenciales necesarios para diseñar un espacio de videoconferencia completamente personalizado utilizando su elección de dispositivos de visualización, cámaras, parlantes, micrófonos y otros equipos AV. Se puede utilizar cualquier cámara USB compatible con el software Zoom Rooms y cualquier interfaz de audioconferencia USB (o altavoz).

Interfaz de usuario intuitiva

Con una gran pantalla táctil capacitiva de 10,1 pulg. (257 mm), la pantalla táctil de sobremesa Crestron® ( TS‑1070 ) proporciona un control de conferencias superior en salas de reuniones, espacios de reunión y oficinas ejecutivas. La pantalla táctil también ofrece control opcional de iluminación de la sala, cortinas, termostatos y otros equipos.

Implementación simplificada

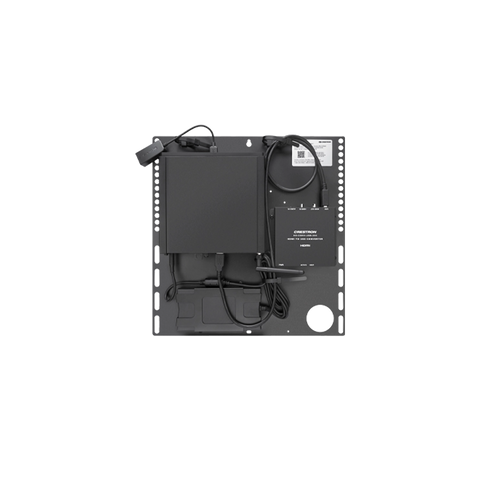

El conjunto de soporte UC proporciona componentes preensamblados en un soporte listo para montar para simplificar la instalación. El conjunto se puede montar en una pared o se puede fijar a la parte trasera del dispositivo de visualización. El método de conexión directa de Crestron simplifica aún más la instalación con una sola conexión desde la pantalla táctil al conjunto de soporte UC.

Integración del sistema de control Crestron

El UC-CX100-T se puede integrar con un sistema de control Crestron para permitir el control de la pantalla táctil de la iluminación de la sala, cortinas motorizadas, control de clima, AV y otras comodidades.

Traiga su propio dispositivo (BYOD)

Los visitantes de la sala de conferencias pueden conectar su computadora portátil al sistema Crestron Flex para usar su propia plataforma de conferencias UC. El transmisor de presentación UC (UC-PR) cambia a la plataforma UC de la computadora portátil conectada y regresa a la plataforma nativa cuando se desconecta. 4 Para obtener una lista de dispositivos BYOD probados en el UC-PR, consulte el artículo OLH 1000889.

Seguridad de nivel empresarial

Crestron Flex es una solución de nivel empresarial, diseñada en asociación con Microsoft® para integrarse sin problemas en cualquier implementación de software de Microsoft Teams Rooms. Crestron Flex está equipado de manera ideal para una implementación masiva en cualquier instalación corporativa, universitaria, médica, militar o gubernamental de cualquier tamaño.

Aprovisionamiento y administración de dispositivos sencillos

El servicio XiO Cloud es un servicio de aprovisionamiento basado en la nube de IoT (disponible por separado) que permite a los instaladores y administradores de TI implementar y administrar fácilmente miles de dispositivos. El servicio XiO Cloud permite alertas del sistema, administración y aprovisionamiento de red, y el emparejamiento de un dispositivo de control con el motor UC del sistema. Las actualizaciones del sistema están controladas por la actualización de software de Windows®.

Soporte de nivel premium

Crestron Flex Care es un servicio de suscripción opcional que se renueva automáticamente todos los años y brinda soporte técnico remoto en vivo las 24 horas, los 7 días de la semana, una garantía extendida de cinco años en hardware Crestron®, reemplazos anticipados acelerados y una tarifa con descuento para soporte en el sitio.

Opción de control dual

Se puede agregar una pantalla táctil de 10,1 pulgadas de la serie TS o TSW-70 a la solución como un punto de control adicional para el entorno de Microsoft Teams Rooms.

Recursos de implementación

Consulte la lista de verificación previa a la implementación de Crestron Flex para ayudar a planificar su instalación de Crestron Flex.

Características principales

Solución de integración de conferencias para el software Microsoft Teams® Rooms
Presente, llame, realice conferencias y colabore utilizando la plataforma de conferencias UC de su propio dispositivo (BYOD) o la plataforma nativa Microsoft Teams Rooms
La interfaz de usuario de pantalla táctil nativa de Microsoft Teams Rooms proporciona una experiencia de usuario consistente con una operación sencilla y la posibilidad de unirse a reuniones con un solo toque.
El kit completo contiene una pantalla táctil de 10,1 pulgadas, un transmisor de presentación UC y un conjunto de soporte UC
Integración opcional con sistemas de control Crestron®
Opción de conexión directa entre UC Engine y la pantalla táctil para una instalación y configuración sencillas
Gestión y aprovisionamiento de red, alertas del sistema y vinculación de la pantalla táctil al UC Engine del sistema a través del servicio XiO Cloud®
Servicio de nivel premium con Crestron Flex Care (opcional)
Seguridad de nivel empresarial: se conecta y comunica de forma segura a través de cualquier red empresarial o de PYME
Admite pantallas de video simples o duales (no incluidas)

Componentes incluidos
TS‑1070‑B‑S‑T‑V Pantalla táctil de sobremesa de 10,1 pulg. (257 mm), color negro
UC‑BRKT‑260‑P‑T‑ASSY Conjunto de soporte UC para sistemas Microsoft Teams Rooms, compuesto por:
UC Engine: Vídeo sobre una mini PC con Microsoft Teams
ADPT-USB-ENET: Adaptador USB a Ethernet
Convertidor CAT5 a USB 3.0 para ingesta de contenido
Herrajes de montaje
UC-PR Transmisor de presentación UC con organizador de cables
CBL‑4K‑DP‑HD‑6 Cable convertidor activo, DisplayPort™ a HDMI, 18 Gbps, 6 pies (1,8 m); pantalla secundaria
Cable CBL-CAT5E-7 (2) Cable LAN Ethernet para UC Engine, RJ45 a RJ45, negro, 7 pies (2,1 m)
CBL‑HD‑6 Cable de interfaz HDMI, 6 pies (1,8 m); pantalla principal
DM‑CBL‑ULTRA‑PC‑20 (2) Cable LAN Ethernet, CAT6a, RJ45 a RJ45, azul, 20 pies (6,1 m)
Pantalla táctil de sobremesa
Pantalla táctil LCD de matriz activa TFT en color multitáctil capacitiva de 10,1 pulgadas (257 mm) en diagonal, 1920 x 1200 píxeles
Interfaz de usuario Interfaz de usuario de Microsoft Teams más interfaz de usuario de control de sala Crestron Smart Graphics® opcional 2
Ethernet 100 Mbps, conmutación automática, negociación automática, detección automática, dúplex completo/semidúplex, TCP/IP, UDP/IP, CIP, DHCP, SSL, TLS, SSH, SFTP (Protocolo de transferencia de archivos SSH), IEEE 802.1X, SNMP, IPv4 o IPv6, autenticación de servicio Active Directory®, configuración de navegador web HTTPS, cliente XiO Cloud®, compatible con IEEE 802.3at
Alimentación a través de Ethernet Dispositivo alimentado (PD) PoE+ compatible con IEEE 802.3at Tipo 2;
normalmente solicita 15 W de un PSE 802.3at Tipo 2 con administración avanzada de energía LLDP;
con programación de sala y USB habilitados, solicita 18 W de un PSE 802.3at Tipo 2 con LLDP;
solicita 30 W (PoE+ Clase 4) de un PSE 802.3at Tipo 2 sin LLDP;
solicita 15,4 W (PoE Clase 0) de un PSE 802.3af (o 802.3at Tipo 1)
Fuerza Alimentado a través de PoE passthrough en el UC-PR
Construcción Plástico, acabado negro liso, vidrio de borde a borde con marco negro.
Dimensiones Altura: 5,29 pulg. (134 mm)
Ancho: 9,63 pulg. (245 mm)
Profundidad: 4,67 pulg. (119 mm)
Peso 2,44 libras (1105 g)
Conjunto de soporte UC
Motor UC Mini PC, procesador Intel Core® con sistema operativo Windows® 10 IoT Edition y conectividad Ethernet de 100/1000 Mbps
Cliente UC Salas de Microsoft Teams con la funcionalidad del software Skype for Business
Cliente de gestión Servicio en la nube XiO
Ingesta de contenido Convertidor de entrada HDMI vía CAT5 a USB 3.0
Salida de pantalla Compatibilidad con pantalla simple o doble
Resolución de salida de pantalla 1080p
Fuerza Motor UC: adaptador de 100 a 240 V CA, 50/60 Hz (incluido);
convertidor CAT5 a USB 3.0: 24 V CC a través de fuente de alimentación externa de 100 a 240 V CA, 50/60 Hz (incluida)
Construcción Soporte de montaje de metal, negro, preensamblado con UC Engine y dispositivo de ingesta de contenido CAT5 a USB 3.0
Montaje Montaje en pared de superficie detrás del dispositivo de visualización, o fijación a la parte posterior del dispositivo de visualización mediante los pernos que fijan la pantalla a un soporte de pantalla compatible con VESA®;
el soporte incluye orificios de montaje en ambos bordes laterales, espaciados 100, 200 y 300 mm verticalmente, para permitir la fijación a cualquier lado de la placa de montaje de la pantalla
Dimensiones Altura: 15,00 pulg. (381 mm)
Ancho: 14,50 pulg. (368 mm)
Profundidad máxima: 1,87 pulg. (48 mm)
Peso máximo 8,0 libras (3,7 kg)
Transmisor de presentación UC 4
Tipos de señales de entrada de vídeo HDMI, DisplayPort 1.2 a través del puerto USB Type-C®
Tipos de señales de salida de vídeo HDMI sobre CAT5
Resolución 1080p
Protección de contenido de video HDCP 1.4 y HDCP 2.2
Tipos de señales de entrada de audio HDMI, DisplayPort 1.2 a través del puerto USB tipo C
Tipos de señales de salida de audio HDMI sobre CAT5
Comunicaciones Ethernet: 100 Mbps, conmutación automática, negociación automática, detección automática
HDMI sobre CAT5: HDCP, Ethernet
HDMI: HDCP
USB: USB 2.0 y USB 3.0
Conectores LAN PoE: (1) conector RJ-45 de 8 pines, hembra;
ACC: (1) conector USB 3.0 tipo B, hembra;
Solo para carga de firmware;
USB A: (1) conector USB 2.0 tipo A, hembra;
USB B: (1) conector USB 2.0 tipo B, hembra;
USB: (1) conector USB 2.0 tipo C, hembra;
HDMI IN: (1) HDMI tipo A, hembra;
A RX: (1) conector RJ-45 de 8 pines, hembra;
Conector de alimentación: (1) conector de alimentación de CC;
LAN: (1) conector RJ-45 de 8 pines, hembra;
Tierra: (1) tornillo 6-32
Indicadores PWR: (1) LED verde, indica energía operativa suministrada a través de la fuente de alimentación
Ethernet: (2) LED en el puerto RX;
el verde indica el estado del enlace Ethernet;
el ámbar indica actividad Ethernet
Fuente de alimentación 24 V CC, 3,75 A, 100-240 V CA, 90 W
Carga del dispositivo Carga de hasta 60 W para dispositivos conectados a través del puerto USB-C®
Construcción Metal, acabado negro, bridas de montaje integradas;
ventilación superior, frontal, inferior y laterales
Montaje Montaje en superficie para montar debajo de la mesa;
se conecta a un solo riel de rack
Dimensiones Altura: 1,58 pulg. (40 mm)
Ancho: 9,25 pulg. (235 mm)
Profundidad: 8,20 pulg. (208 mm)
